Rodinný dům v Koyoen

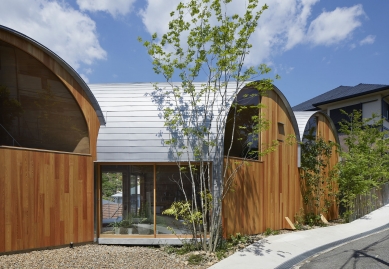

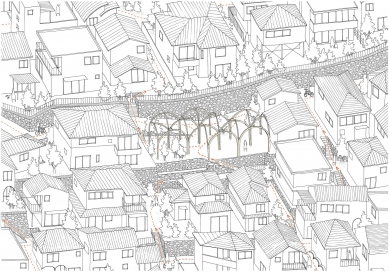

Rodinný dům, který se nachází v japonské prefektuře Hjógo, je zasazen do složitého terénu tvořeného z opěrných zdí a klikatých silnic. Prudký svah se propisuje do každodenního života. Ve zdejší lokalitě se také nachází řada opěrných zdí a schodišť, která nemají jasného autora a slouží spíše jako stezky pro zvířata, což navozuje dojem přechodu mezi městem a přírodou. V daném místě jsme chtěli vytvořit dům, který by co nejvíce splynul s městským prostředím a byl na něj úzce napojen. Dům se neměl jen propojit, ale co nejvíce otevřít směrem do města.
Když jsme si důkladně prohlédli přístupovou cestu k pozemku, zjistili jsme, že je úzká jen 2 metry a nesčetněkrát zatáčí, což znesnadňuje přepravu stavebního materiálu. Proto jsme začali zvažovat metodu, kterou by bylo možné přepravovat a montovat stavbu ručně. Zaměřili jsme se na oblouk, který může snadno překlenout požadované rozpětí za pomoci relativně malých prvků. Ve zdejší seismicky namáhané oblasti je ve stavební použití dřeva běžné. Proto jsme se zaměřili na tento materiál, který by však svým použitím připomínal zděné klenby.

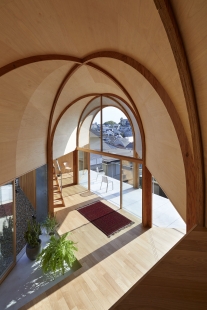

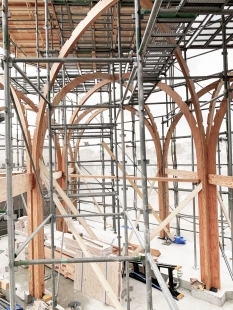

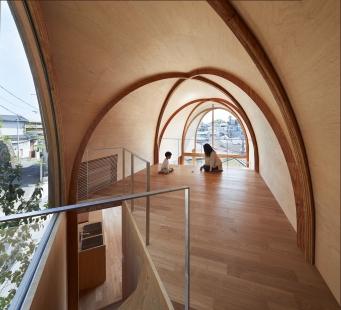

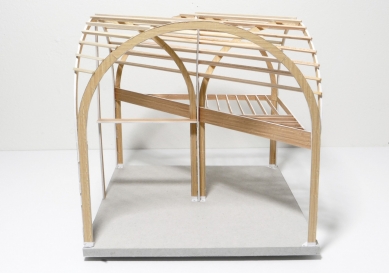

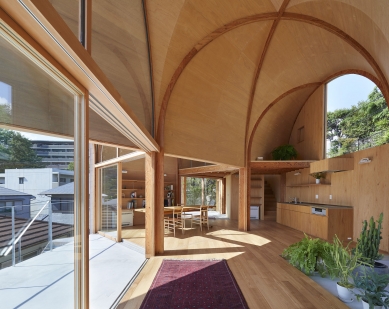

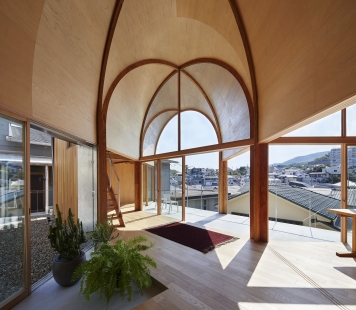

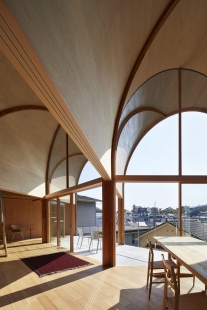

Zaměřili jsme se na materiál LVL (lepené vrstvené dřevo), který lze rozdělit na malé lehké díly a na místě snadno sestavit. Vymysleli jsme technologii, která umožnila snadnou přepravu a ruční montáž. Jeden oblouk se skládá ze šesti 30 mm silných LVL dřevěných dílů. Jednotlivé prvky jsou vyřezány laserem a spojeny tak, aby se nepřekrývaly. Výsledkem je oblouková konstrukce složená z malých LVL prvků. Jednoduchý konstrukční systém zatěžují tlakové a tahové síly probíhající primárně ve směru vláken. Takto vytvořené dřevěné oblouky jsou spojeny zády k sobě a dále jsou napojeny do dřevěného sloupu s křížovým průřezem.

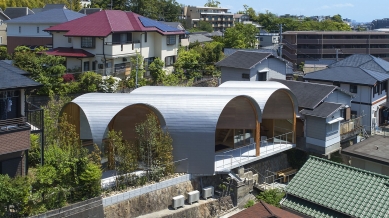

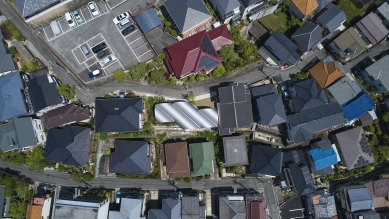

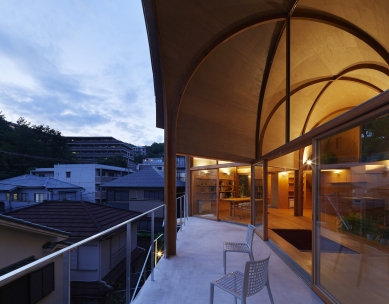

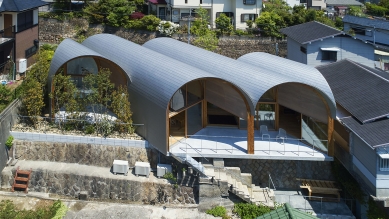

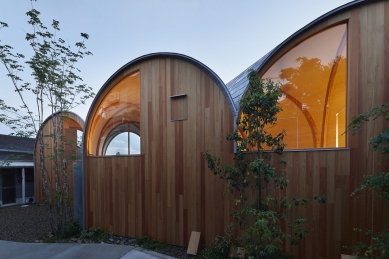

Při dalším navrhování jsme se zaměřili na střechu, kterou tvoří řada půlválcových segmentů diagonálně natočených pod úhlem 45 stupňů vůči pravidelnému rastru křížových sloupů. Vzájemným překrýváním spodních sloupů a horních kleneb vzniká vícesměrové prostorové proudění, které reaguje na okolní klikaté cesty, a zároveň se dům otevírá do více směrů.
Když jsme si důkladně prohlédli přístupovou cestu k pozemku, zjistili jsme, že je úzká jen 2 metry a nesčetněkrát zatáčí, což znesnadňuje přepravu stavebního materiálu. Proto jsme začali zvažovat metodu, kterou by bylo možné přepravovat a montovat stavbu ručně. Zaměřili jsme se na oblouk, který může snadno překlenout požadované rozpětí za pomoci relativně malých prvků. Ve zdejší seismicky namáhané oblasti je ve stavební použití dřeva běžné. Proto jsme se zaměřili na tento materiál, který by však svým použitím připomínal zděné klenby.
Zaměřili jsme se na materiál LVL (lepené vrstvené dřevo), který lze rozdělit na malé lehké díly a na místě snadno sestavit. Vymysleli jsme technologii, která umožnila snadnou přepravu a ruční montáž. Jeden oblouk se skládá ze šesti 30 mm silných LVL dřevěných dílů. Jednotlivé prvky jsou vyřezány laserem a spojeny tak, aby se nepřekrývaly. Výsledkem je oblouková konstrukce složená z malých LVL prvků. Jednoduchý konstrukční systém zatěžují tlakové a tahové síly probíhající primárně ve směru vláken. Takto vytvořené dřevěné oblouky jsou spojeny zády k sobě a dále jsou napojeny do dřevěného sloupu s křížovým průřezem.
Při dalším navrhování jsme se zaměřili na střechu, kterou tvoří řada půlválcových segmentů diagonálně natočených pod úhlem 45 stupňů vůči pravidelnému rastru křížových sloupů. Vzájemným překrýváním spodních sloupů a horních kleneb vzniká vícesměrové prostorové proudění, které reaguje na okolní klikaté cesty, a zároveň se dům otevírá do více směrů.
Tomohiro Hata Architect and Associates
